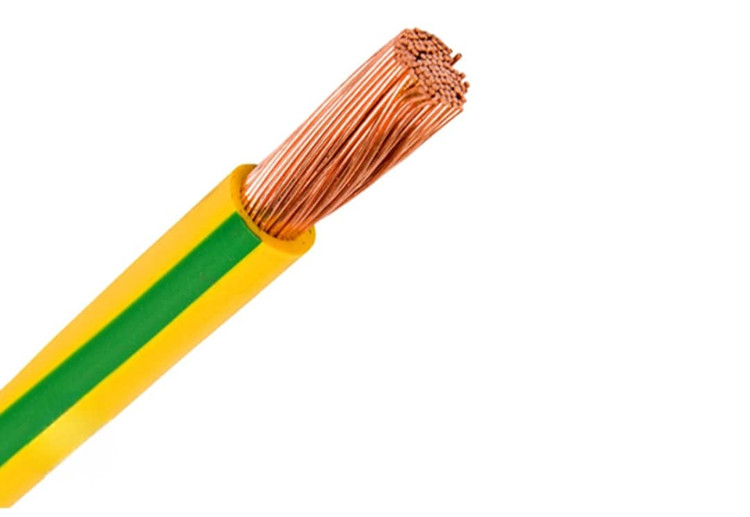

سیم افشان ارت 1 در 10 هدایت الکتریک

این سیم توان عبور جریان بسیار بالاتری نسبت به سیم‌های ارت ۱.۵، ۲.۵، ۴ و ۶ دارد و معمولاً در مسیرهای اصلی و برای دستگاه‌های پرقدرت انتخاب می‌شود.

مشخصات فنی سیم ۱۰ ارت

• نوع هادی: مس آنیل شده با رسانایی بالا
• نوع سیم: افشان (چند رشته‌ای، نرم و قابل خم شدن)
• سطح مقطع: ۱۰ میلی‌متر مربع
• عایق: PVC نوع C با ضخامت حدود ۱.۲ میلی‌متر
• ولتاژ نامی: 450/750 ولت
• دمای کاری مجاز: تا ۷۰ درجه سانتی‌گراد
• استاندارد: ISIRI 607-3 (استاندارد ملی ایران)
• وزن تقریبی: حدود ۱۳۰ کیلوگرم در هر کیلومتر

کاربردهای سیم ۱۰ ارت

• ارتینگ تجهیزات صنعتی سنگین مثل ژنراتورهای بزرگ، ترانسفورماتورها، موتورهای سه‌فاز پرقدرت و دستگاه‌های تولیدی.
• اتصال تابلو برق اصلی کارخانه‌ها و برج‌ها به سیستم زمین.
• سیستم‌های حفاظتی و برق اضطراری که نیاز به تخلیه سریع جریان نشتی دارند.
• مسیرهای طولانی و پرمصرف که سیم‌های ارت با سطح مقطع پایین‌تر پاسخگو نیستند.

مزایا

• ایمنی بسیار بالا به دلیل توان عبور جریان زیاد.
• مقاومت الکتریکی کمتر نسبت به سیم‌های ارت با سطح مقطع پایین‌تر.
• دوام و عمر طولانی‌تر در پروژه‌های صنعتی و تجاری.
• انعطاف‌پذیری مناسب برای نصب در مسیرهای پیچیده، با وجود ضخامت بیشتر.

نکات مهم

• رنگ استاندارد سیم ارت سبز-زرد است.
• انتخاب سطح مقطع باید بر اساس توان مصرفی تجهیزات، طول مسیر و مقررات برق ساختمان انجام شود.
• سیم ارت ۱۰ معمولاً برای اصلی‌ترین مسیرهای ارتینگ در پروژه‌های بزرگ استفاده می‌شود، در حالی که سیم‌های ۱.۵، ۲.۵، ۴ و ۶ برای تجهیزات سبک‌تر یا مسیرهای فرعی کاربرد دارند.
