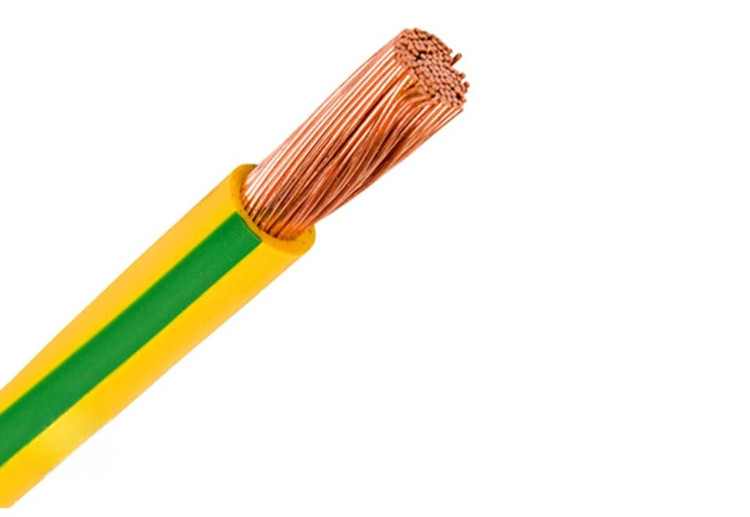

سیم افشان ارت 1 در 16 هدایت الکتریک

سیم ۱۶ ارت یک سیم افشان با سطح مقطع ۱۶ میلی‌متر مربع است که برای اتصال ایمن تجهیزات برقی به زمین (ارتینگ) در پروژه‌های بزرگ صنعتی، کارگاه‌ها و ساختمان‌های با بار الکتریکی بالا استفاده می‌شود.

 مشخصات فنی سیم ۱۶ ارت

• نوع هادی: مس آنیل شده با رسانایی بالا
• نوع سیم: افشان (چند رشته‌ای، نرم و قابل خم شدن)
• سطح مقطع: ۱۶ میلی‌متر مربع
• عایق: PVC نوع C با ضخامت حدود ۱.۲ تا ۱.۴ میلی‌متر
• ولتاژ نامی: 450/750 ولت
• دمای کاری مجاز: تا ۷۰ درجه سانتی‌گراد
• استاندارد: ISIRI 607-3 (استاندارد ملی ایران)
• وزن تقریبی: حدود ۲۱۰ کیلوگرم در هر کیلومتر

کاربردهای سیم ۱۶ ارت

• ارتینگ تجهیزات صنعتی سنگین مانند ترانسفورماتورها، ژنراتورهای بزرگ، موتورهای سه‌فاز پرقدرت و دستگاه‌های تولیدی.
• اتصال تابلو برق اصلی کارخانه‌ها و برج‌ها به سیستم زمین.
• سیستم‌های حفاظتی و برق اضطراری که نیاز به تخلیه سریع جریان نشتی دارند.
• مسیرهای طولانی و پرمصرف که سیم‌های ارت با سطح مقطع پایین‌تر پاسخگو نیستند.

مزایا

• ایمنی بسیار بالا به دلیل توان عبور جریان زیاد.
• مقاومت الکتریکی کمتر نسبت به سیم‌های ارت با سطح مقطع پایین‌تر.
• دوام و عمر طولانی‌تر در پروژه‌های صنعتی و تجاری.
• انعطاف‌پذیری مناسب برای نصب در مسیرهای پیچیده، با وجود ضخامت بیشتر.

نکات مهم

• رنگ استاندارد سیم ارت سبز-زرد است.
• انتخاب سطح مقطع باید بر اساس توان مصرفی تجهیزات، طول مسیر و مقررات برق ساختمان انجام شود.
• سیم ارت ۱۶ معمولاً برای اصلی‌ترین مسیرهای ارتینگ در پروژه‌های بزرگ صنعتی و ساختمانی استفاده می‌شود.
