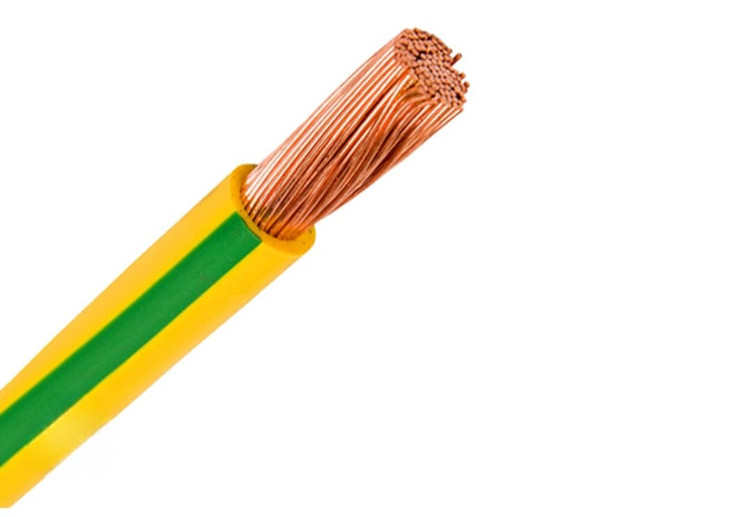

سیم افشان ارت 1 در 16 هدایت الکتریک
تعداد رشته
1
قطر رشته
4.5 میلی متر
نوع پوشش
PVC نرم
جنس
مس افشان آنیل شده
سیم ۱۶ ارت یک سیم افشان با سطح مقطع ۱۶ میلیمتر مربع است که برای اتصال ایمن تجهیزات برقی به زمین (ارتینگ) در پروژههای بزرگ صنعتی، کارگاهها و ساختمانهای با بار الکتریکی بالا استفاده میشود.
مشخصات فنی سیم ۱۶ ارت
• نوع هادی: مس آنیل شده با رسانایی بالا
• نوع سیم: افشان (چند رشتهای، نرم و قابل خم شدن)
• سطح مقطع: ۱۶ میلیمتر مربع
• عایق: PVC نوع C با ضخامت حدود ۱.۲ تا ۱.۴ میلیمتر
• ولتاژ نامی: 450/750 ولت
• دمای کاری مجاز: تا ۷۰ درجه سانتیگراد
• استاندارد: ISIRI 607-3 (استاندارد ملی ایران)
• وزن تقریبی: حدود ۲۱۰ کیلوگرم در هر کیلومتر
کاربردهای سیم ۱۶ ارت
• ارتینگ تجهیزات صنعتی سنگین مانند ترانسفورماتورها، ژنراتورهای بزرگ، موتورهای سهفاز پرقدرت و دستگاههای تولیدی.
• اتصال تابلو برق اصلی کارخانهها و برجها به سیستم زمین.
• سیستمهای حفاظتی و برق اضطراری که نیاز به تخلیه سریع جریان نشتی دارند.
• مسیرهای طولانی و پرمصرف که سیمهای ارت با سطح مقطع پایینتر پاسخگو نیستند.
مزایا
• ایمنی بسیار بالا به دلیل توان عبور جریان زیاد.
• مقاومت الکتریکی کمتر نسبت به سیمهای ارت با سطح مقطع پایینتر.
• دوام و عمر طولانیتر در پروژههای صنعتی و تجاری.
• انعطافپذیری مناسب برای نصب در مسیرهای پیچیده، با وجود ضخامت بیشتر.
نکات مهم
• رنگ استاندارد سیم ارت سبز-زرد است.
• انتخاب سطح مقطع باید بر اساس توان مصرفی تجهیزات، طول مسیر و مقررات برق ساختمان انجام شود.
• سیم ارت ۱۶ معمولاً برای اصلیترین مسیرهای ارتینگ در پروژههای بزرگ صنعتی و ساختمانی استفاده میشود.
